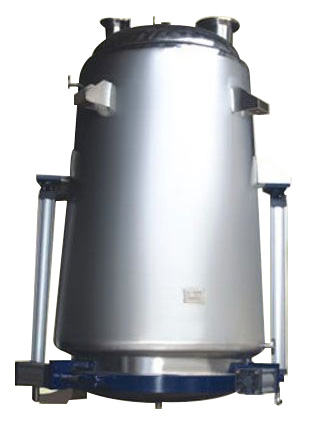

倒錐型提取罐是本公司根據我國中藥裝備現代化的需要，借鑒了國外的****設計理念而獨立研制開發成功的一種新型提取設備。倒錐型提取罐對溶劑的循環提取極為有利，當提取溶劑從下到上循環提取時，通過罐底專門設計的分水板和篩網，提取溶劑能夠均勻地從罐底部向上運動，而具由于從罐底部向罐頂部逐漸縮小，所以能很好的避免溶劑流動時的短路現象，對于需要實現動態提取加工的工藝而言，倒錐型提取罐是極為理想的升級換代設備。
設備特點
1、提取罐底部面積大，出液速度快，不易堵塞。并具有自動出渣功能方便排渣。
2、可以全自動開關罐蓋便于實現高溫高壓提取，轉環式可達到3Bar以上，給提取工藝提供了更多的選擇。
3、提取罐具有良好的防泄漏裝置并配備了充分的安全保障措施，因此能適應一些特殊的提取要求。比如向提取罐內通入壓縮空氣加壓，或通入一定壓力的蒸汽進行物料的熏蒸處理等。
4、提取罐底部采用雙層過濾板設計，分為過濾支撐板和主過濾板兩塊，主過濾板上密布0.5*10mm的長孔，全部用激光加工，表面光滑。雙層過濾板可以打開，方便觀察，易于清理。提取罐底部設有溶劑分配空間導流部件，尤其適合循環提取和溶劑的轉移。
5、在提取罐的頂部配置了獨特的帶刮刷觀測視鏡，可承受罐的高壓，并具視鏡燈和視鏡分開。照明效果更好，觀察面積更大。
6、采用焊接加工式蜂窩夾套，具有體積小，換熱效率高等優點，節省加熱溶劑用蒸氣約15%。在蜂窩狀?yuàn)A套之外再制做保溫夾套。
7、提取罐底部罐蓋上的出液管采用高品質的柔性接管。接接牢靠，無泄漏，耐高溫（150℃），使用壽命在五年以及，無需要更換，無需任何維護。
8、進料采用加料漏斗和大口徑蝶閥，蝶閥帶有蝸輪桿關閉裝置。
9、采用氣動開關蓋方式，在提取罐的兩側設置有兩個大拉力的汽缸。在開蓋時，按下開蓋按鈕，汽缸便驅動罐蓋緩慢打開，殘?jiān)鸩叫度牍尴路降氖占?chē)內，只要松開按鈕罐蓋即刻停止，有很好的安全性同時可以控制殘?jiān)南侣洹?nbsp;
10、設備具有多種加熱方式和提取溫度功能，可快速加熱溶劑和****控制提取溫度。并具可以實現多種提取溫度功能，可快速加熱溶劑和****控制提取溫度。并具可以實現多種提取流程如：連續逆流滲漉。連續逆流提取，動態提取，普通煎煮提�。ü揄敳吭O(shè)有兩級冷凝器回流）等。各種提取工藝流程全部實現自動化操作。
11、配備有全自動的CIP在位清洗裝置，在設備的內部安裝了足夠數量的清洗球和噴嘴，可確保提取罐的清洗快速和****。
技術參數：
| 規格與型號 |
TQ-D-0.5 |
TQ-D-1.0 |
TQ-D-2.0 |
TQ-D-3.0 |
TQ-D-6.0 |
TQ-D-8.0 |
| 容積(L) |
750 |
1200 |
2300 |
3400 |
6400 |
8500 |
| 罐內設計壓力（MPa） |
0.09 |
| 夾層設計壓力（MPa） |
0.3 |
| 壓縮空氣壓力（MPa） |
0.6-0.7 |
| 加料口直徑 |
150 |
200 |
200 |
300 |
350 |
400 |
| 排渣門直徑 |
800 |
1000 |
1200 |
1500 |
1700 |
1900 |
| 加熱面積（m2） |
2.0 |
3.0 |
5.3 |
6.8 |
8.5 |
10.5 |
| 冷凝面積（m2） |
3 |
4 |
4 |
6 |
8 |
12 |
| 冷卻面積（m2） |
0.5 |
1 |
1 |
1 |
2 |
2 |
| 耗能（Kg/h） |
145 |
195 |
258 |
300 |
552 |
728 |
|
